Salice Scharnier 105° ohne Grundplatte - Art. 32928600
search
  • Salice Scharnier 105° ohne Grundplatte - Art. 32928600
  • Salice Scharnier 105° ohne Grundplatte - Art. 32928600

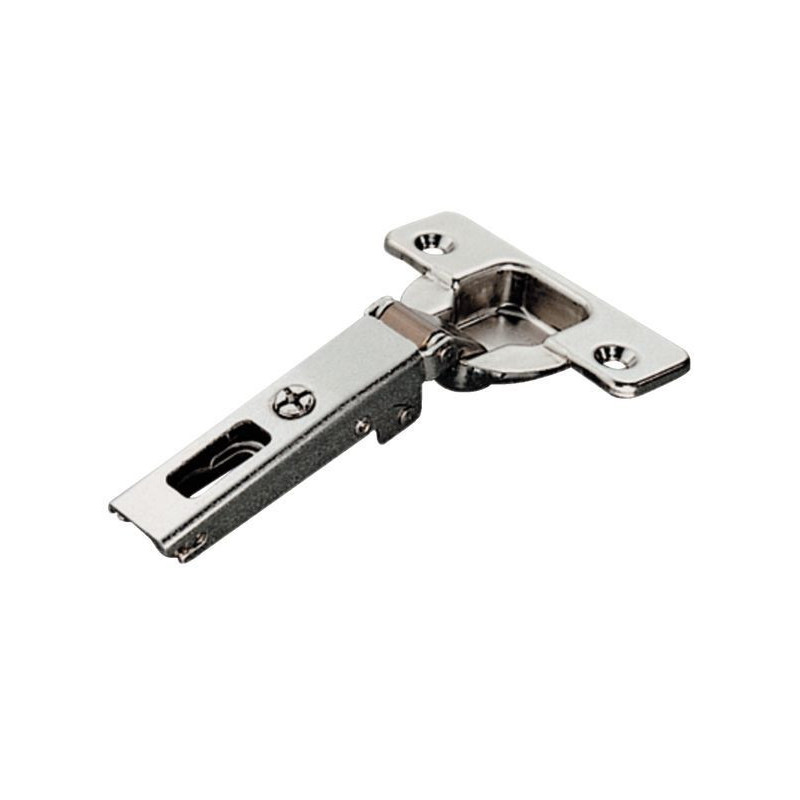

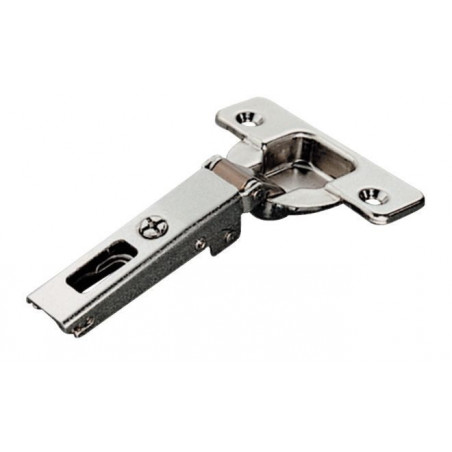

Salice Scharnier 105° ohne Grundplatte

1,80 €
TTC

Salice Scharnier 105° ohne Grundplatte. Direkter Austausch für Küchen-, Bad- und Schrankmöbeltüren, ohne Änderung am Korpus. Offnungswinkel 105°, Bohrdurchmesser 35 mm.

Menge
LIEFERANT ERWARTET / AUF BESTELLUNG GEFERTIGT



Sicherheitsgarantien

Salice Scharnier 105° ohne Grundplatte, Artikelnummer 32928600. Direkter Austausch für Küchen-, Bad- und Schrankmöbeltüren, ohne Änderung am Korpus.

  • Hersteller : Salice
  • Referenz : 32928600
  • Offnungswinkel : 105°
  • Bohrdurchmesser : 35 mm

Prüfen Sie den Lochabstand und den Bohrdurchmesser an Ihrer vorhandenen Tür. Im Zweifelsfall kontaktieren Sie uns per E-Mail info@cuisinesrangementsbains.fr.

Maße und Skizzen

Häfele-Artikelnummer329.28.600 (Salice-Scharnier)
SerieSalice Serie 100
Öffnung105°
TopfØ 35 mm, Tiefe 8 mm
TürstärkeMindestens 10 mm
Bohrabstand K3 bis 6 mm
Montageplattenhöhe HArm 0: H = 15 + K − D · Arm 5: H = 10 + K − D · Arm 9: H = 6 + K − D · Arm 17: H = −2 + K + A
Maße und Skizzen – Salice Scharnier 105° ohne Grundplatte

Maße in mm, gemäß Salice-Katalog. H = Montageplattenhöhe · K = Topfbohrabstand · D = Aufschlag · A = Fuge · T = Türstärke · L = Rücksprung.

32928600
