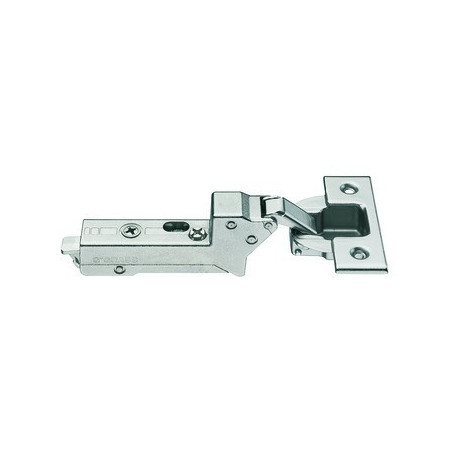

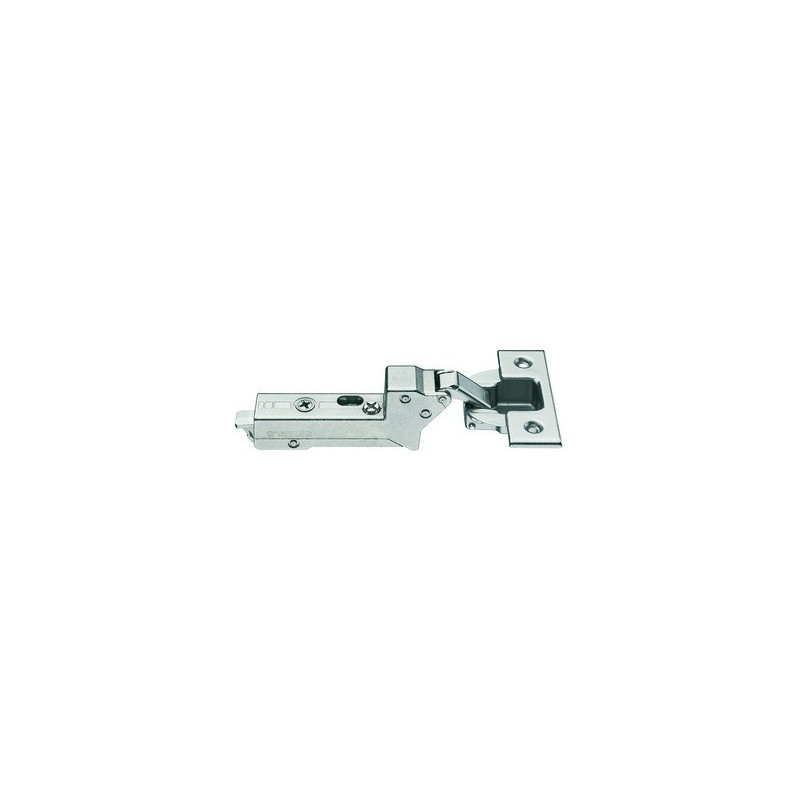

Grass Scharnier Tiomos 110° Innenwinkeltür

6,90 €
TTC

Grass Scharnier Tiomos 110° Innenwinkeltür. Direkter Austausch für Küchen-, Bad- und Schrankmöbeltüren, ohne Änderung am Korpus. Einbauart Einliegende Tur, Offnungswinkel 110°, Bohrdurchmesser 35 mm.

Menge
Letzte verfügbare Teile



Sicherheitsgarantien

Grass Scharnier Tiomos 110° Innenwinkeltür, Artikelnummer 34831503. Direkter Austausch für Küchen-, Bad- und Schrankmöbeltüren, ohne Änderung am Korpus.

  • Hersteller : Grass
  • Referenz : 34831503
  • Einbauart : Einliegende Tur
  • Offnungswinkel : 110°
  • Bohrdurchmesser : 35 mm

Prüfen Sie den Lochabstand und den Bohrdurchmesser an Ihrer vorhandenen Tür. Im Zweifelsfall kontaktieren Sie uns per E-Mail info@cuisinesrangementsbains.fr.

Maße und Skizzen

Häfele-Artikelnummer (Grass-Scharnier)348.31.503
SerieTiomos 110
AusführungEinliegend (K19)
Öffnungswinkel110°
Türstärkebis 24 mm (optimale Fugen)
TopfbohrungØ 35 mm – Befestigungsabstand 45 mm (9,5 mm) oder 42 mm (Impresso), Topfabstand 3 bis 7 mm
Einstellungen3D-Verstellung mit der passenden Montageplatte (Tiefe über Schnecke)
KröpfungenK0 vollaufliegend · K3 aufliegend · K9,5 halb aufliegend · K19 einliegend
Maße und Skizzen – Grass Scharnier Tiomos 110° InnenwinkeltürMaße und Skizzen – Grass Scharnier Tiomos 110° Innenwinkeltür

Maße in mm, gemäß Grass-Katalog „Scharniersysteme“. F = Fuge, K = Kröpfung (Aufschlag).

34831503
