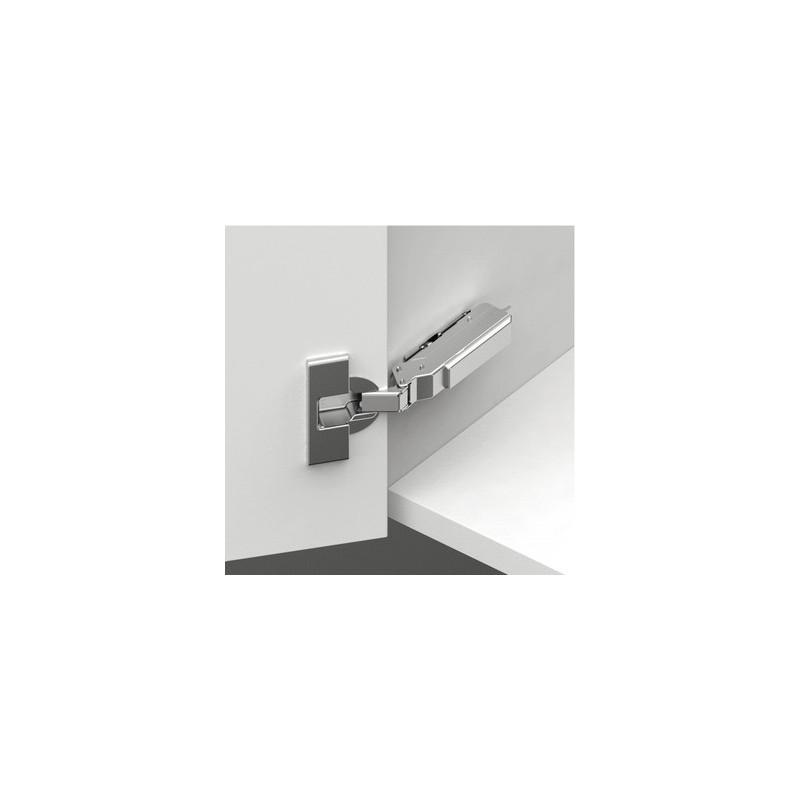

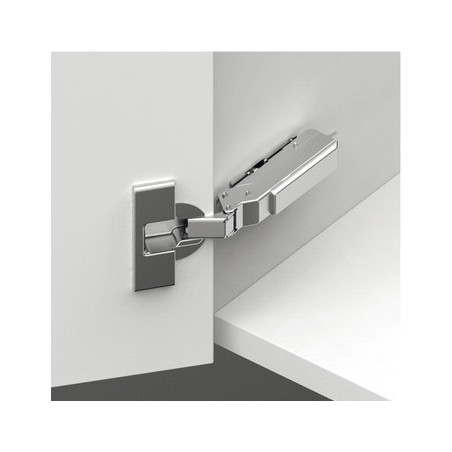

Grass Scharnier Tiomos 110° mit Dämpfer ohne Grundplatte. Direkter Austausch für Küchen-, Bad- und Schrankmöbeltüren, ohne Änderung am Korpus. Offnungswinkel 110°, Bohrdurchmesser 35 mm.
Sicherheitsgarantien

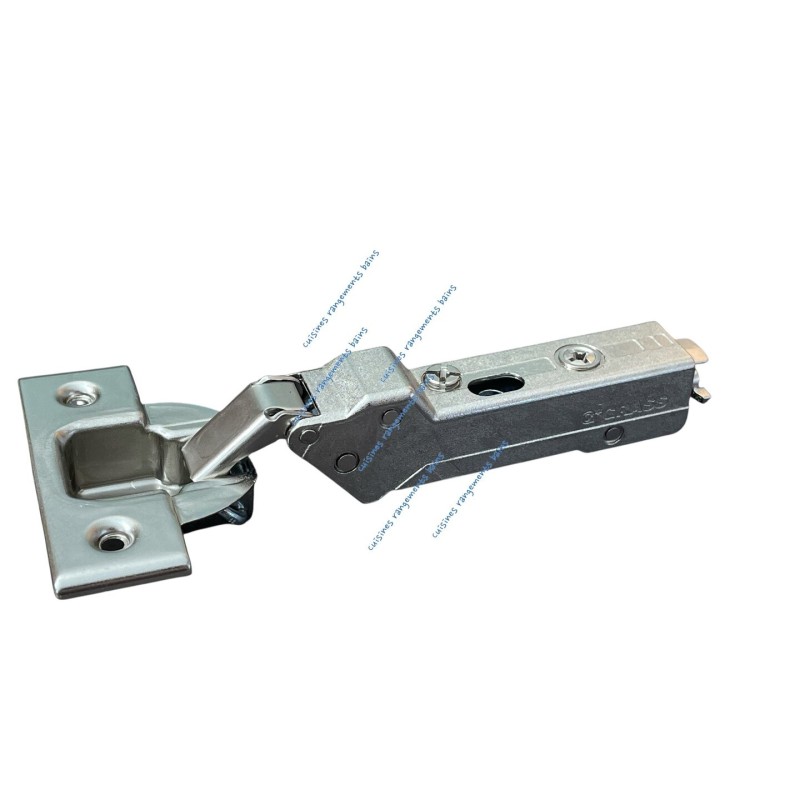

Grass Scharnier Tiomos 110° mit Dämpfer ohne Grundplatte, Artikelnummer 34831702. Direkter Austausch für Küchen-, Bad- und Schrankmöbeltüren, ohne Änderung am Korpus.
Prüfen Sie den Lochabstand und den Bohrdurchmesser an Ihrer vorhandenen Tür. Im Zweifelsfall kontaktieren Sie uns per E-Mail info@cuisinesrangementsbains.fr.
| Häfele-Artikelnummer (Grass-Scharnier) | 348.31.702 |
|---|---|
| Serie | Tiomos 110 |
| Ausführung | Mit integriertem Dämpfer |
| Öffnungswinkel | 110° |
| Türstärke | bis 24 mm (optimale Fugen) |
| Topfbohrung | Ø 35 mm – Befestigungsabstand 45 mm (9,5 mm) oder 42 mm (Impresso), Topfabstand 3 bis 7 mm |
| Einstellungen | 3D-Verstellung mit der passenden Montageplatte (Tiefe über Schnecke) |
| Kröpfungen | K0 vollaufliegend · K3 aufliegend · K9,5 halb aufliegend · K19 einliegend |


Maße in mm, gemäß Grass-Katalog „Scharniersysteme“. F = Fuge, K = Kröpfung (Aufschlag).
