Ferrari Scharnier ohne Grundplatte - Art. CHA500790
search
  • Ferrari Scharnier ohne Grundplatte - Art. CHA500790
  • Ferrari Scharnier ohne Grundplatte - Art. CHA500790

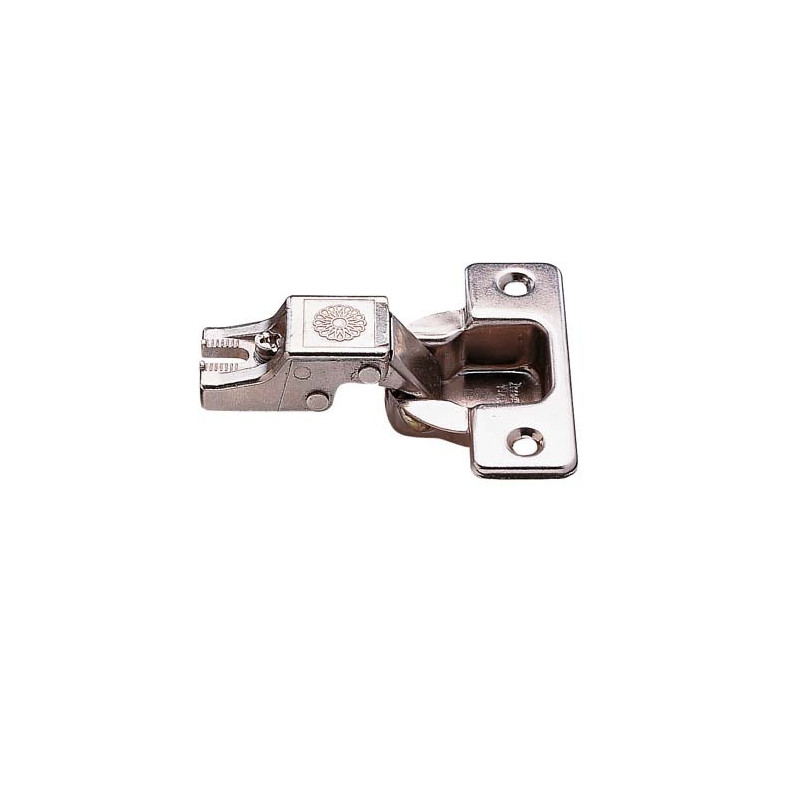

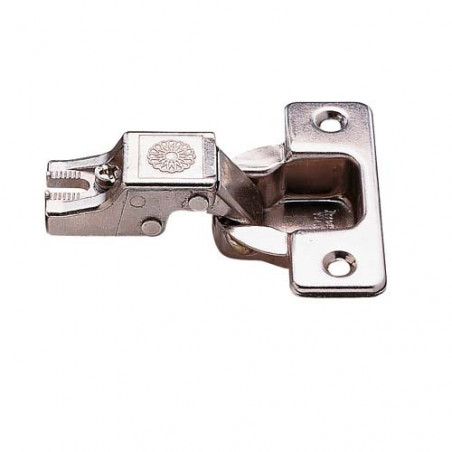

Ferrari Scharnier ohne Grundplatte

3,50 €
TTC

Ferrari Scharnier ohne Grundplatte. Direkter Austausch für Küchen-, Bad- und Schrankmöbeltüren, ohne Änderung am Korpus. Bohrdurchmesser 35 mm.

Menge
EN STOCK



Sicherheitsgarantien

Ferrari Scharnier ohne Grundplatte, Artikelnummer CHA500790. Direkter Austausch für Küchen-, Bad- und Schrankmöbeltüren, ohne Änderung am Korpus.

  • Hersteller : Ferrari
  • Referenz : CHA500790
  • Bohrdurchmesser : 35 mm

Prüfen Sie den Lochabstand und den Bohrdurchmesser an Ihrer vorhandenen Tür. Im Zweifelsfall kontaktieren Sie uns per E-Mail info@cuisinesrangementsbains.fr.

Maße und Skizzen

HerstellerartikelnummerH500790GGN (Ferrari Compacta 50)
TypCompacta 50 Scharnier für Rahmentür (Face Frame), 6-fach verstellbar
Öffnung110°
TopfØ 35 mm
Befestigungsabstand45 mm (B = 9,5 mm)
TopfbefestigungHolzschrauben
ArmGerade (Kröpfung 0)
Aufliegende MontageH = 15 + D − S
Einliegende MontageF = 5 − D (Montageplatte H = 20)
MontageplattenB0611 – H 3,0 / 4,5 / 6,5 / 20 mm
Maße und Skizzen – Ferrari Scharnier ohne Grundplatte

Maße in mm (und Zoll), gemäß Ferrari-Katalog Compacta. H = Montageplattenhöhe · D = Topfbohrabstand · S = Aufschlag · F = Fuge.

CHA500790
