Salice Scharnier Silentio 110° Montage Rapide

4,50 €
TTC

Salice Scharnier Silentio 110° Montage Rapide. Direkter Austausch für Küchen-, Bad- und Schrankmöbeltüren, ohne Änderung am Korpus. Offnungswinkel 110°, Bohrdurchmesser 35 mm.

Menge
Letzte verfügbare Teile



Sicherheitsgarantien

Salice Scharnier Silentio 110° Montage Rapide, Artikelnummer 32917630. Direkter Austausch für Küchen-, Bad- und Schrankmöbeltüren, ohne Änderung am Korpus.

  • Hersteller : Salice
  • Referenz : 32917630
  • Offnungswinkel : 110°
  • Bohrdurchmesser : 35 mm

Prüfen Sie den Lochabstand und den Bohrdurchmesser an Ihrer vorhandenen Tür. Im Zweifelsfall kontaktieren Sie uns per E-Mail info@cuisinesrangementsbains.fr.

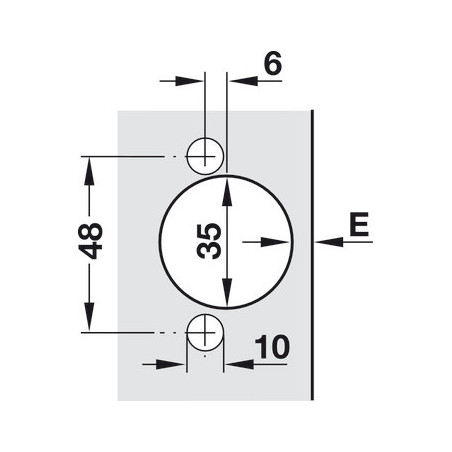

Maße und Skizzen

Häfele-Artikelnummer329.17.630 (Salice-Scharnier)
SerieSalice Silentia Serie 700 (im Topf integrierter Dämpfer)
Öffnung110°
BefestigungSchnellmontage
TopfØ 35 mm, Tiefe 13,5 mm
TürstärkeMindestens 16 mm
Bohrabstand K3 bis 6 mm
Montageplattenhöhe HArm 0: H = 15 + K − D · Arm 5: H = 10 + K − D · Arm 9: H = 6 + K − D · Arm 17: H = −2 + K + A
Maße und Skizzen – Salice Scharnier Silentio 110° Montage Rapide

Maße in mm, gemäß Salice-Katalog. H = Montageplattenhöhe · K = Topfbohrabstand · D = Aufschlag · A = Fuge · T = Türstärke · L = Rücksprung.

32917630
