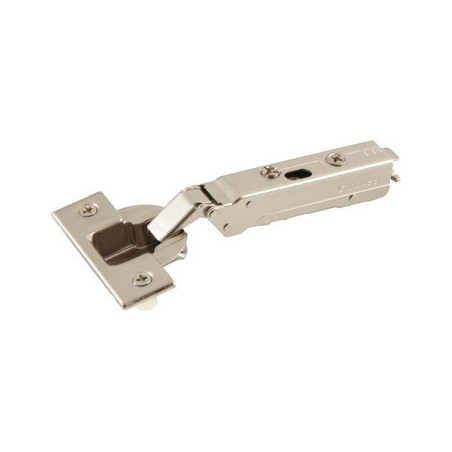

Charnière Grass Tiomos A Tourillons 110°

4,29 €
TTC

Charnière Grass Tiomos A Tourillons 110°. Remplacement direct pour porte de meuble de cuisine, salle de bains ou rangement, sans modification du bâti. Angle d'ouverture 110°, diamètre de perçage 35 mm.

Quantité
EN ATTENTE FOURNISSEUR / SUR COMMANDE



Garanties sécurité

Charnière Grass Tiomos A Tourillons 110°, référence 34831531. Remplacement direct pour porte de meuble de cuisine, salle de bains ou rangement, sans modification du bâti.

  • Fabricant : Grass
  • Référence : 34831531
  • Angle d'ouverture : 110°
  • Diamètre de perçage : 35 mm

vérifiez l'entraxe de fixation et le diamètre de perçage sur votre porte existante. En cas de doute, contactez nous par courriel info@cuisinesrangementsbains.fr.

Dimensions et croquis

Référence Häfele (charnière Grass)348.31.531
GammeTiomos 110
VersionFixation du boîtier à tourillons (à enfoncer)
Angle d'ouverture110°
Épaisseur de portejusqu'à 24 mm (jeux optimaux)
Perçage du boîtierØ 35 mm – entraxe de fixation 45 mm (9,5 mm) ou 42 mm (Impresso), distance de boîtier 3 à 7 mm
RéglagesRéglage 3D avec la plaque de montage correspondante (profondeur par vis sans fin)
CouduresK0 applique totale · K3 applique · K9,5 semi-applique · K19 rentrante
Croquis et cotes charnière Grass Tiomos 110Croquis et cotes charnière Grass Tiomos 110

Cotes en mm, d'après le catalogue Grass « Systèmes de charnières ». F = jeu, K = coudure (recouvrement).

34831531
