Cerniera Salice 110° EA fissaggio 45 MM senza basetta
search
  • Cerniera Salice 110° EA fissaggio 45 MM senza basetta
  • Cerniera Salice 110° EA fissaggio 45 MM senza basetta

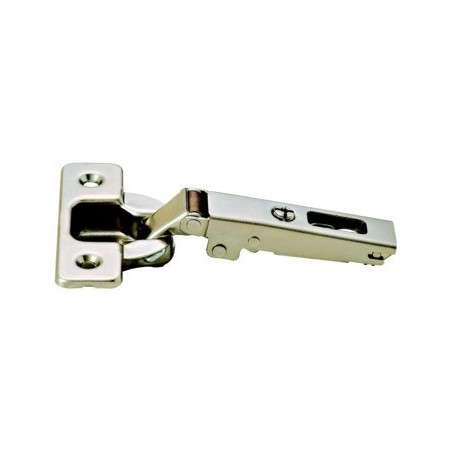

Cerniera Salice 110° EA fissaggio 45 MM senza basetta

2,90 €
Tasse incluse

Cerniera Salice 110° EA fissaggio 45 MM senza basetta. Sostituzione diretta per ante di mobili da cucina, bagno o ripostiglio, senza modifiche al telaio. Angolo di apertura 110°, diametro di foratura 35 mm.

Quantità
Ultimi articoli in magazzino



Garanzie di sicurezza

Cerniera Salice 110° EA fissaggio 45 MM senza basetta, riferimento 32917507. Sostituzione diretta per ante di mobili da cucina, bagno o ripostiglio, senza modifiche al telaio.

  • Produttore : Salice
  • Riferimento : 32917507
  • Angolo di apertura : 110°
  • Diametro di foratura : 35 mm

Verificare l'interasse e il diametro di foratura sulla porta esistente. In caso di dubbi, contattarci per email info@cuisinesrangementsbains.fr.

Dimensioni e disegni

Codice Häfele329.17.507 (cerniera Salice)
GammaSalice Serie 200, con molla
Apertura110°
Interasse di fissaggio45 mm
ScodellinoØ 35 mm, profondità 11 mm
Distanza di foratura KDa 3 a 6 mm
Altezza basetta HBraccio 0: H = 15 + K − D · Braccio 5: H = 10 + K − D · Braccio 9: H = 6 + K − D · Braccio 17: H = −2 + K + A
Dimensioni e disegni – Cerniera Salice 110° EA fissaggio 45 MM senza basetta

Quote in mm, secondo il catalogo Salice. H = altezza basetta · K = distanza di foratura dello scodellino · D = sovrapposizione · A = gioco · T = spessore anta · L = arretramento.

32917507
