Salice Scharnier Innenwinkeltür ohne Grundplatte EA 52 MM
search
  • Salice Scharnier Innenwinkeltür ohne Grundplatte EA 52 MM
  • Salice Scharnier Innenwinkeltür ohne Grundplatte EA 52 MM

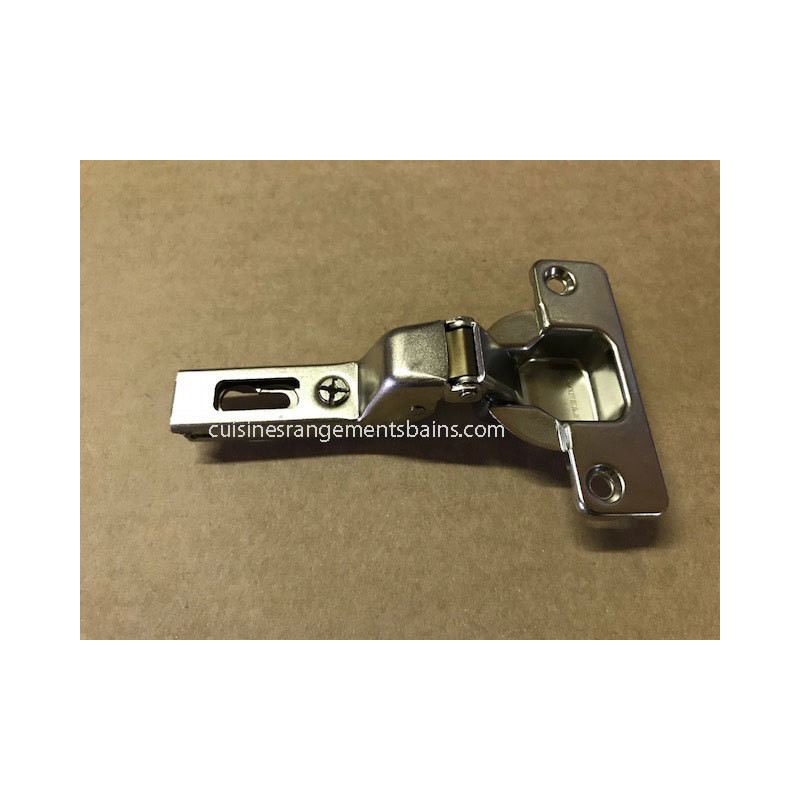

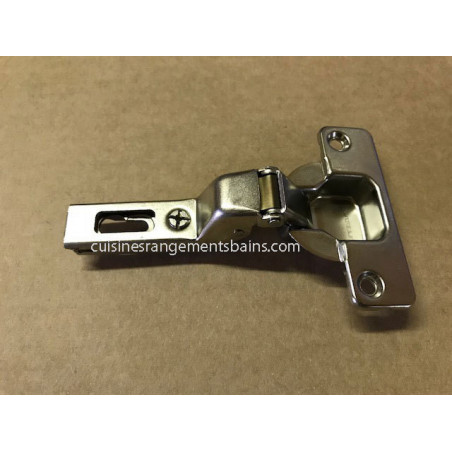

Salice Scharnier Innenwinkeltür ohne Grundplatte EA 52 MM

3,30 €
TTC

Salice Scharnier Innenwinkeltür ohne Grundplatte EA 52 MM. Direkter Austausch für Küchen-, Bad- und Schrankmöbeltüren, ohne Änderung am Korpus. Einbauart Einliegende Tur, Lochabstand 52 mm, Bohrdurchmesser 35 mm.

Menge
LIEFERANT ERWARTET / AUF BESTELLUNG GEFERTIGT



Sicherheitsgarantien

Salice Scharnier Innenwinkeltür ohne Grundplatte EA 52 MM, Artikelnummer 32917643. Direkter Austausch für Küchen-, Bad- und Schrankmöbeltüren, ohne Änderung am Korpus.

  • Hersteller : Salice
  • Referenz : 32917643
  • Einbauart : Einliegende Tur
  • Lochabstand : 52 mm
  • Bohrdurchmesser : 35 mm

Prüfen Sie den Lochabstand und den Bohrdurchmesser an Ihrer vorhandenen Tür. Im Zweifelsfall kontaktieren Sie uns per E-Mail info@cuisinesrangementsbains.fr.

Maße und Skizzen

Häfele-Artikelnummer329.17.643 (Salice-Scharnier)
SerieSalice Serie 200, mit Feder
Öffnung110°
Befestigungsabstand52 mm
Arm17 (einliegende Tür) · H = −2 + K + A
TopfØ 35 mm, Tiefe 11 mm
Bohrabstand K3 bis 6 mm
Montageplattenhöhe HArm 0: H = 15 + K − D · Arm 5: H = 10 + K − D · Arm 9: H = 6 + K − D · Arm 17: H = −2 + K + A
Maße und Skizzen – Salice Scharnier Innenwinkeltür ohne Grundplatte EA 52 MM

Maße in mm, gemäß Salice-Katalog. H = Montageplattenhöhe · K = Topfbohrabstand · D = Aufschlag · A = Fuge · T = Türstärke · L = Rücksprung.

32917643
