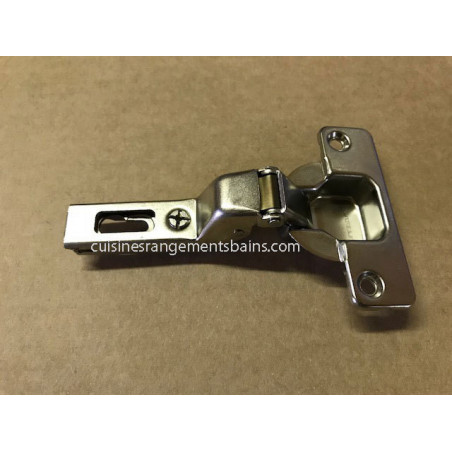

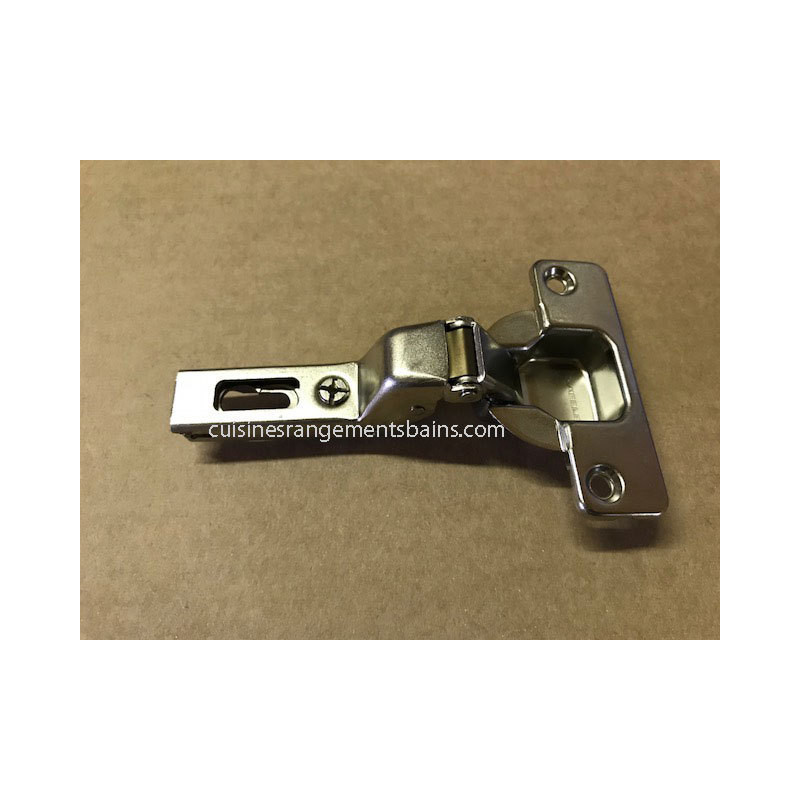

Cerniera Salice anta ad angolo interno senza basetta EA 52 MM

3,30 €
Tasse incluse

Cerniera Salice anta ad angolo interno senza basetta EA 52 MM. Sostituzione diretta per ante di mobili da cucina, bagno o ripostiglio, senza modifiche al telaio. Tipo di montaggio Anta a filo, interasse 52 mm, diametro di foratura 35 mm.

Quantità
IN ATTESA DI FORNITORE / PRODOTTO SU ORDINAZIONE



Garanzie di sicurezza

Cerniera Salice anta ad angolo interno senza basetta EA 52 MM, riferimento 32917643. Sostituzione diretta per ante di mobili da cucina, bagno o ripostiglio, senza modifiche al telaio.

  • Produttore : Salice
  • Riferimento : 32917643
  • Tipo di montaggio : Anta a filo
  • Interasse : 52 mm
  • Diametro di foratura : 35 mm

Verificare l'interasse e il diametro di foratura sulla porta esistente. In caso di dubbi, contattarci per email info@cuisinesrangementsbains.fr.

Dimensioni e disegni

Codice Häfele329.17.643 (cerniera Salice)
GammaSalice Serie 200, con molla
Apertura110°
Interasse di fissaggio52 mm
Braccio17 (anta a filo) · H = −2 + K + A
ScodellinoØ 35 mm, profondità 11 mm
Distanza di foratura KDa 3 a 6 mm
Altezza basetta HBraccio 0: H = 15 + K − D · Braccio 5: H = 10 + K − D · Braccio 9: H = 6 + K − D · Braccio 17: H = −2 + K + A
Dimensioni e disegni – Cerniera Salice anta ad angolo interno senza basetta EA 52 MM

Quote in mm, secondo il catalogo Salice. H = altezza basetta · K = distanza di foratura dello scodellino · D = sovrapposizione · A = gioco · T = spessore anta · L = arretramento.
