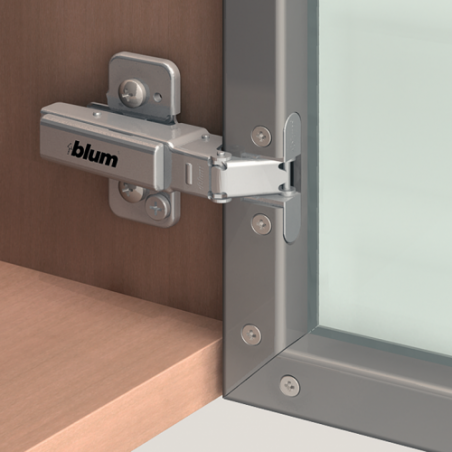

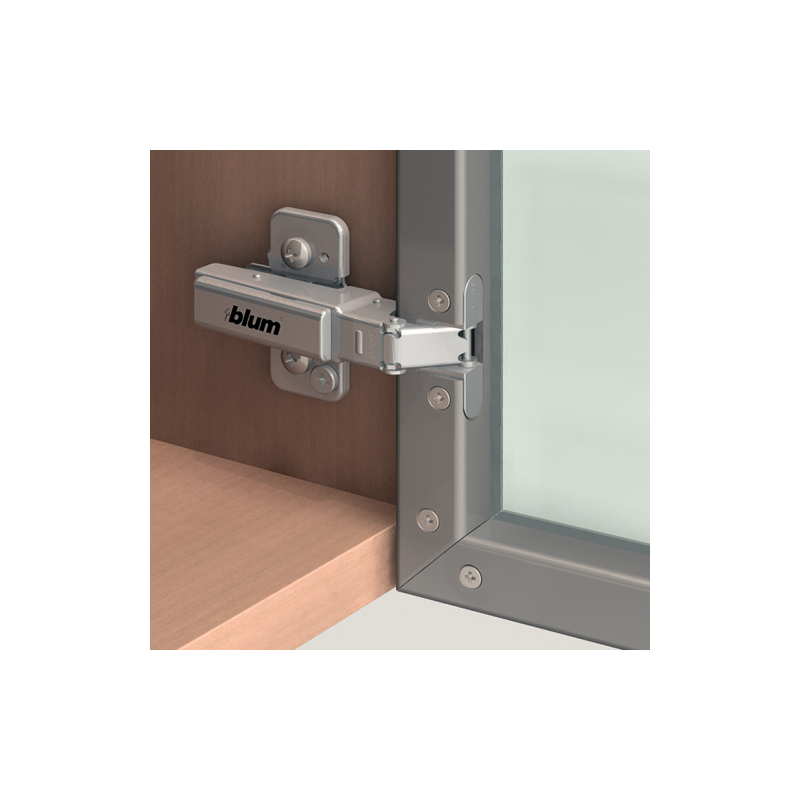

Blum hinge frame aluminium in full overlay

€5.10
Tax included

Blum hinge frame aluminium in full overlay. Direct replacement for kitchen, bathroom and storage cabinet doors, without altering the carcase. Fitting type Full overlay door, drilling diameter 35 mm.

Quantity
Awaiting supplier / Special order



Safety guarantees

Blum hinge frame aluminium in full overlay, reference 71BBBB950A. Direct replacement for kitchen, bathroom and storage cabinet doors, without altering the carcase.

  • Manufacturer : Blum
  • Reference : 71BBBB950A
  • Fitting type : Full overlay door
  • Drilling diameter : 35 mm

Check the fixing centre distance and drilling diameter on your existing door. If in doubt, contact us by email info@cuisinesrangementsbains.fr.

Dimensions and drawings

Blum reference71T950A
RangeCLIP top (with spring)
TypeCLIP top hinge for aluminium frame door
Opening95°
Frame thickness19 to 22 mm
FixingScrewed into the profile (Ø 7 mm drilling, 90° countersunk)
AdjustmentsHeight ± 3 mm (depending on mounting plate) · lateral ± 2 mm · depth + 3 / − 2 mm
Dimensions and drawings – Blum hinge frame aluminium in full overlayDimensions and drawings – Blum hinge frame aluminium in full overlay

Dimensions in mm, based on the Blum 2024/2025 catalogue. TB = cup drilling distance · FA = overlay · FD = front thickness · F = gap · MD = mounting plate distance.

71BBBB950A
